工采电子代理韩国GreenChip的电容式触摸芯片 - GTX314L是具有多通道触发传感器的14通道电容式触摸传感器，工作电压1.8 V~5.5 V，内置低功耗引擎+数字滤波+智能补偿，无需外置运放，灵敏度0.1pF，18µA级待机电流，每个通道都能精准地检测到微小的电容变化，即使戴手套/带水点/厚面板也能实现对触摸操作的灵敏响应。它是通过持续模式提供中断功能和唤醒功能，广泛适用于各种控制面板应用，可直接兼容原机械式轻触按键的处理信号。
拥有独有的嵌入式GreenTouch3TM引擎，模拟补偿电路；嵌入式数字噪声滤波器拥有智能超高灵敏度校准；对电磁兼容、电磁干扰、温湿度变化、电压干扰、温度漂移、湿度漂移等都有较强的抗干扰能力；能够有效避免因环境因素变化引起的按键误触等情况。

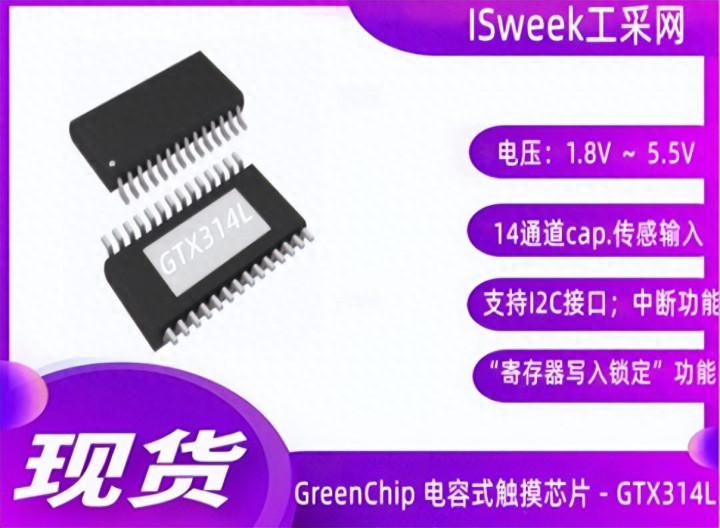

十四通道触摸门锁芯片-GTX314L
GTX314L可在从1.8V到5.5V的宽电源电压范围内应用。GTX314L的CTRL引脚提供了可切换的芯片ID，可以在同一I2C总线上进行两个芯片并行操作。内部控制寄存器使用I2C接口是可读的和可写的。
GTX314L同时具有内部通电复位和外部复位功能。内部复位操作用于初始开机复位，外部复位操作由NRST引脚完成。NRST引脚的低脉冲信号是一个突然重置，这需要系统的密集重置。NRST引脚可能是浮动的，在外部复位不使用的情况下，不需要外部复位组件。
同时芯片内部采用特殊的集成电路，具有高电源电压抑制比，可减少按键检测错误的发生，此特性保证在不利环境条件的应用中芯片仍具有很高的可靠性，具备更强大的抗干扰能力符合国家强电测试标注，能过高压测试，能过注入电流测试，效果十分明显。
芯片采用自动寻卡，探卡前自动屏蔽触摸芯片功能，全程无须MCU干预，MCU仅仅需判断IRQ做出对应操作即可，新的实现方式，将智能门锁整体待机功耗降到10uA以下，重新定义低功耗。
此外，该芯片集成了丰富的模拟和数字外设，提供中断功能；提供幻灯片模式；提供“寄存器写入锁定”功能；嵌入式数字噪声滤波器；智能灵敏度校准；非常容易形成各类灵活组合的门锁方案。

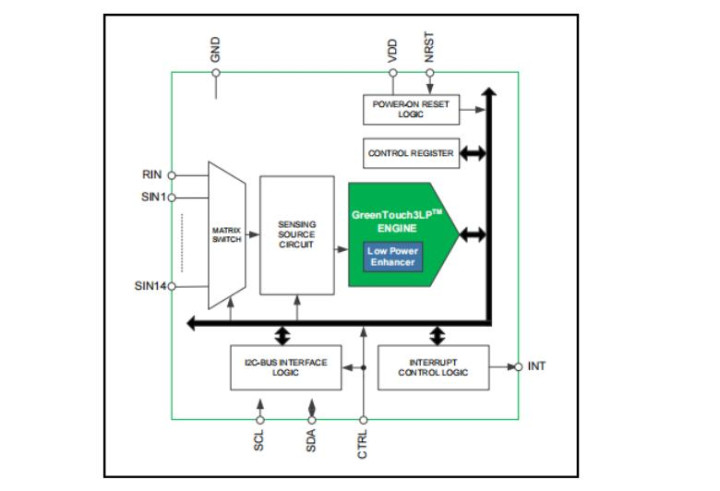

结构图：
结构图
电容式触摸芯片 - GTX314L的特性：
供电电压范围宽：1.8V ～ 5.5V
14通道cap.传感输入
嵌入式GreenTouch3TM引擎
-模拟补偿电路
-嵌入式数字噪声滤波器
-智能灵敏度校准
-低功耗增强器
智能灵敏度校准；低功率增强器
提供中断功能；提供幻灯片模式；
支持I2C接口；提供“寄存器写入锁定”功能
封装
-QFN-24L (4.00x4.00x0.75,e=0.50)
技术优势：
高灵敏度调节：每通道独立灵敏度设置（0Ch~3Fh）
多种工作模式：单点/多点触控、滑动模式、空闲-忙碌自动切换
强抗干扰能力：内置ESD保护、数字滤波、环境自适应校准
灵活的接口配置：支持I2C地址切换（CTRL引脚控制）
完整的寄存器锁机制，防止误写操作
ISweek工采网提供全方位的技术支持与开发资源，从详细的数据手册到丰富的应用笔记，从参考设计电路到PCB布局指南，再到评估板与开发套件，配合直观的软件界面，可实时地观察触摸响应效果，精准地调整灵敏度参数，大幅缩短产品的研发周期。
